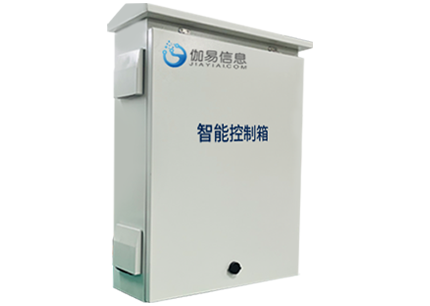

地铁视频前端智能控制箱是一款地铁专用、集成度高、功能性强、使用安装简单的智能网络传输及电源控制系统。它采用模块化结构,提供多组电源输出及远程监测、控制,可实现箱内环境量、电源、温控、通讯链路、倾斜、GPS等设备的检测和集中监控管理,提高无人值守站点的可靠性。
能够对所连接的负载设备,包括摄像机、网络设备、防雷器、定位设备、服务器等的电源进行启停控制,实现远程配置管理、远程重启、信息自动上传、远程遥控等功能,大幅提升设备维护效率。
提供基于前端摄像→智能控制箱(含网络设备)→存储设备→服务器/数据库的全链路监控,可以掌握全链路的运维数据,快速定位故障根源,大幅缩短故障修复时间。
提供视频前端智能控制箱的远程统一管理,包括箱体信息管理、报警信息管理、组态化管理界面、报表统计以及权限管理,大幅提升设备管理维护水平。
名称 | 地铁视频前端智能控制箱 |
物理端口 | RJ45(网口) |
接口类型与数量 | LAN:1xRJ45;24VAC输入:1x3pin;24VAC输出:10x3pin;12VDC输入:1x3pin;12VDC输出 |
工作模式 | LAN:10/100M自适应;供电:12VDC;通讯:RS485 |
支持协议 | LAN: STP, ICMP, IGMP, TCP, UDP, SNMP等;RS485: MODBUS |
信号电平 | RS485:差分0.7-1.0 Vp-p,匹配阻抗:120欧;风扇:12Vdc/1A; LAN:差分0.7-1.0 Vp-p |
测量范围 | 输入电压:0-30V,10位精度;摄像机总电流:0-15A,10位精度; 温度:-40~123度 ,14 |
LED液晶屏 | 2 x 20字符 |
按键 | STATE键:查看当前设备运行状态值;FAULT键:查看当前设备运行故障值;UP键:上翻页; |
设备尺寸 | 228 X 135 X 33(mm) |
MTBF | 60000小时 |
功耗 | ≤5.5W |
使用环境 | 相对湿度:10-80%(无凝结) 工作温度:-40~70℃ |
