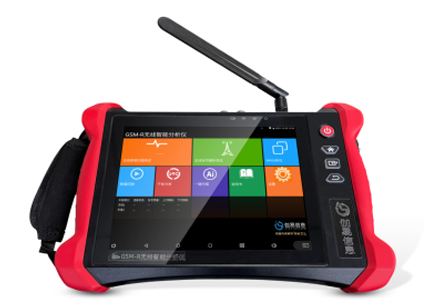

伽易GSMR10铁路无线通信检测系统,国产自主研发,是一款针对铁路无线通信维护工作的移动检测、定点检测和远程检测等场景下应用的手持检测终端。系统通过了CMA认证检测,具备全频段频谱分析、多信号解码测量、干扰智能分析、一键快速扫描、数据回放等多项检测功能,设备小巧便携,降低铁路无线通信检测门槛和维护成本,有效提高铁路无线干扰排障能力。
系统可以实现国外频谱分析仪的国产替代,同时具备了测试手机的解码功能和扫频仪的干扰分析功能。
支持GSM-R频段、GSM频段、LTE频段、5G频段、WIFI6频段以及自定义频段。
支持GSM-R、GSM、FDD-LTE、 TDD-LTE、WIFI6、 5G等多制式信号解码。
通过干扰分析模型,分析干扰频点、强度、方位等信息,快速排除无线干扰。
沿途站点位置自动识别,无需测试人员经过站点时手动配置站点位置。
支持多网卡多业务互不干扰同时测试,大幅提升测试效率。
提供铁路常用的无线检测模板,—键操作直接启动,降低使用门槛。
主设备体积小、重量轻、功能集成度高,真正满足手持仪表的使用要求。
提供RJ45,HDMI以及WIFI接,支持屏幕截图和SD卡存储,支持微信、QQ等发送。

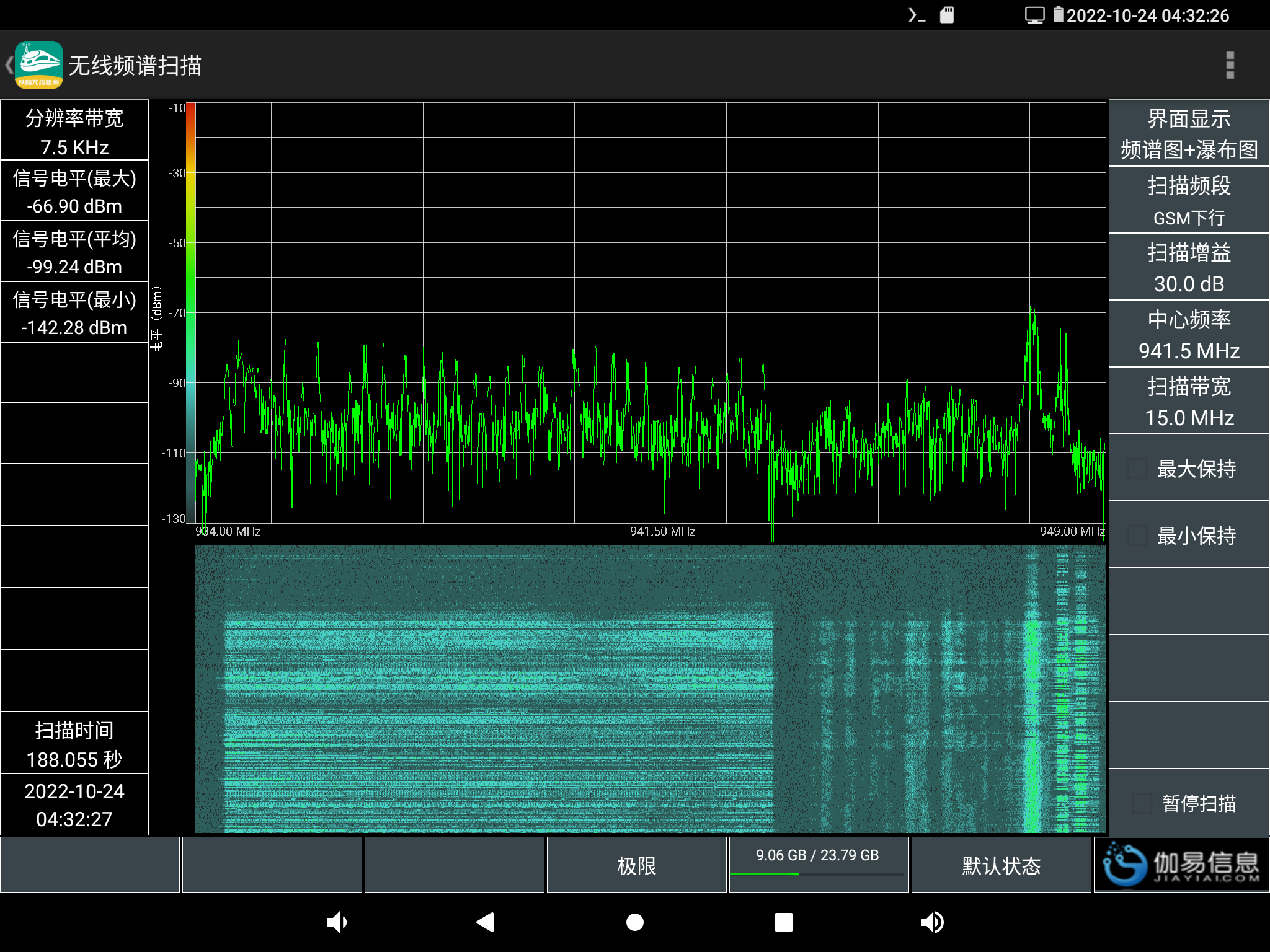

频谱分析(70MHz~6GHz)

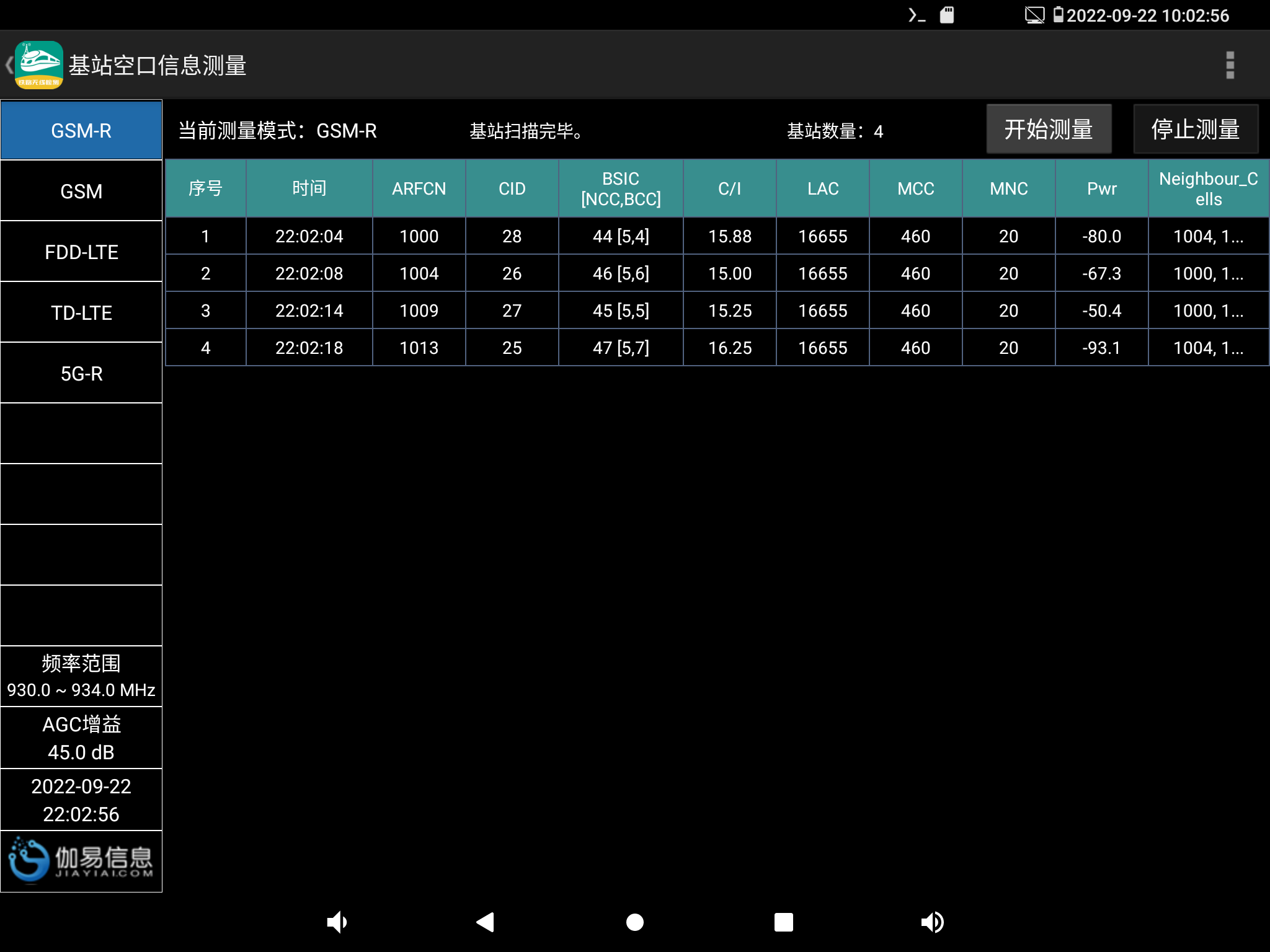

GSM-R无线信号解码

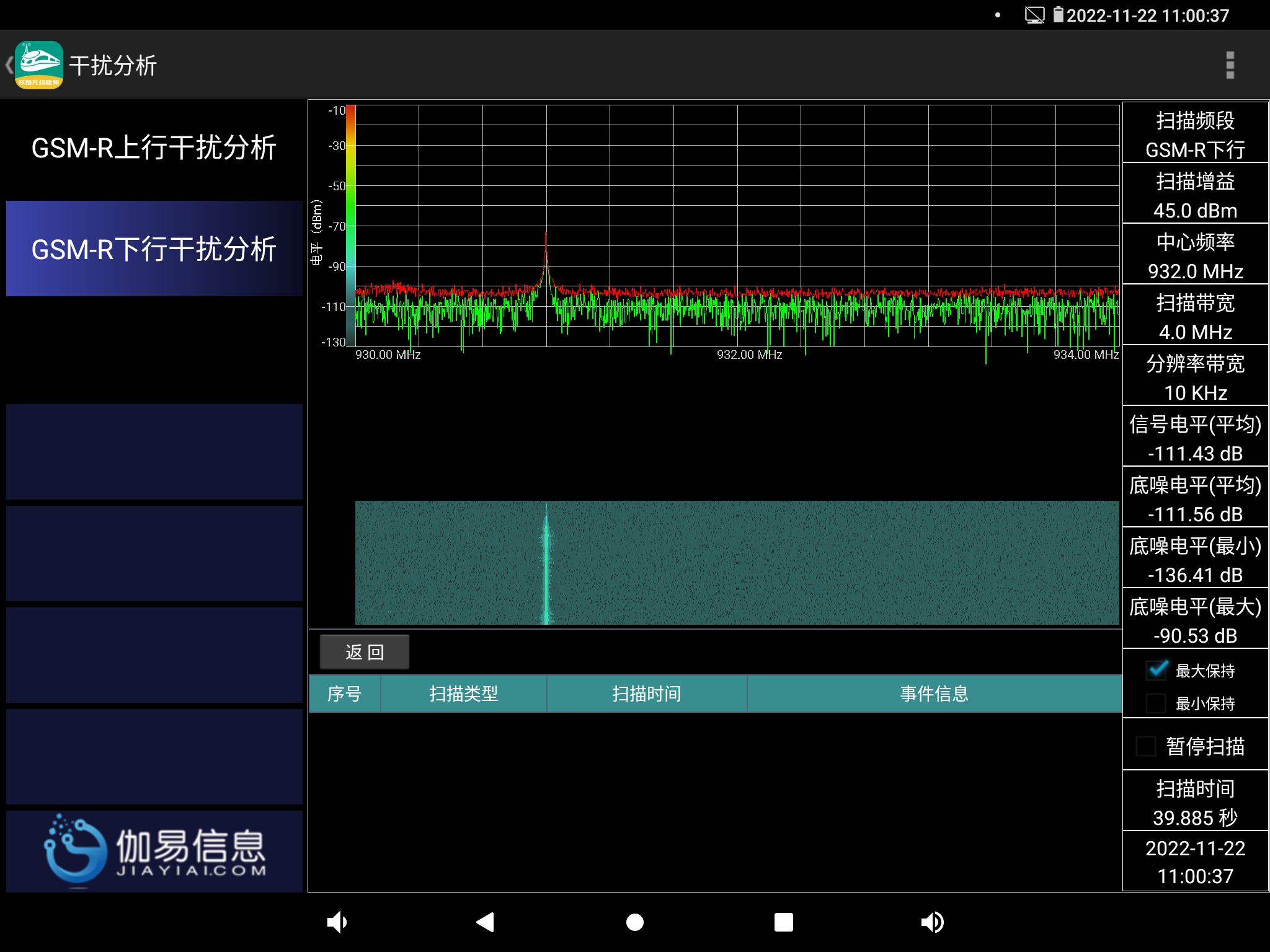

同频干扰分析
名称 | 伽易GSMR10铁路智能无线通信监测系统 |
频谱扫描频段 | 70MHz~6GHz |
频谱扫描分辨率 | RBW可设置,缺省1KHz |
GSM-R监测频段 | 上行:885~889 MHz;下行:930~934 MHz |
GSM-R信号解码 | CID,RSSI,C/I,BSIC, LAC, MCC, MNC,ARFCN,Neighbor List等指标 |
LTE信号解码 | FREQ,PCI,SSS_RSRP,SSS_RSSI,SSS_SINR,SSS_RSRQ等指标 |
WIFI信号解码 | SSID、频率、信道、MAC地址、信号强度、信道带宽等指标 |
信号功率精度 | ≤±1dB |
信号检测灵敏度 | -110dBm |
稳定性 | 连续72小时正常工作 |
专用显示屏 | 8寸,IPS高清全视角视网膜电容式触摸屏,分辨率2048x1536 |
SD卡存储容量 | 128GB |
电源 | DC 12V (2A) |
电池 | 内置7.4V聚合物锂电池,容量7000mAh |
系统参数 | 操作设置:电容触摸屏,中文操作界面 |
外形尺寸 | 264x 182x 43mm |
重量 | <2Kg |
